Pro/E高级曲面建模实例
日期:2007-1-2 13:50:28 人气:1565     [ ]
上一页 [1] [2] [3] 下一页

一、前言

    因本人水平有限,理论上没有什么大的建树,现就一些实际的曲面构建题目写出我自己的解法,与大家一起探讨,希望对大家有所帮助,共同进步!

版权声明:题目来自www.icax.cn论坛,但解法均为本人原创,如有雷同纯属巧合。



二、知识准备

  1. 主要涉及模块:
    Style(ISDX模块)、高级曲面设计模块
  2. 主要涉及概念:
    活动平面、曲面相切(G1连续)、曲面曲率连续(G2连续)、Style中的自由曲线/平面曲线/cos曲线、自由曲线端点状态(相切、法向、曲率连续等)
  3. 主要涉及命令:
    高级曲面命令(边界曲面)、曲线命令及Style中的操作命令



三、实例操作

下面我们结合实际题目来讲述:


     1.         题目一:带翅膀的飞梭,完成效果见图1:

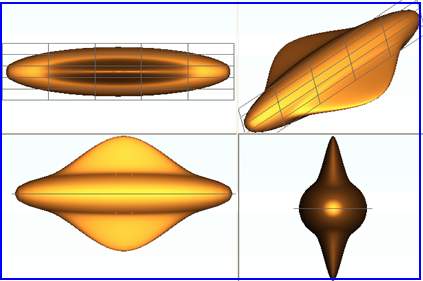

图1 飞梭最终效果图

原始架构线如图2所示:

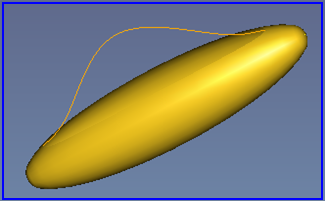

图2 飞梭原始架构线图

首先我们分析一下,先看效果图应该是一个关于通过其中心三个基准面的对称图形,那么从原始架构线出发,我们只要做出八分之一就可以了。很容易想到应该在中心添加于原有曲线垂直面上边界曲线,根据实际情况,我先进入Style中做辅助线,如图3所示:

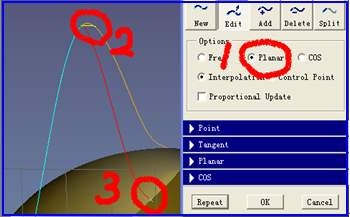

图3 Style辅助线操作图

图3中标示1处选择绘制曲线为平面曲线(此时绘制的曲线在活动平面上,活动平面为图中网格状显示平面),标示2设置曲线端点处垂直于平面,标示3处设置曲线端点曲率连续。设置方法为,左键点击要设置的端点,出现黄色操纵杆,鼠标放于黄色操纵杆上,按住右键1秒钟以上便会出现菜单,如图4左图所示。

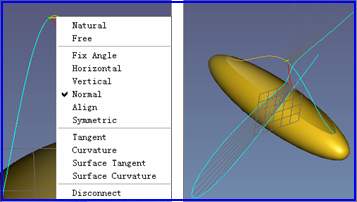

图4 绘制曲线操作图

设置时先选设置属性(相切、曲率连续等),再选相关联的曲面或平面(含基准平面),黄色操纵杆长短可调整,同时可打开曲率图适时注意曲率变化,如图4右图所示。有了图4辅助线后就可以做面了,此处我用高级曲面命令(boundaries),注意线的选取顺序,第一方向选取曲线1,2,第二方向选曲线3(如不能直接利用曲线选项选取,可用链选项,另一个选项也可自己尝试一下),见图5:

图5 构面时线的选取顺序图

如选择完边界直接完成,则生成的曲面并不满足要求,因此我们必须定义边界条件,如图6左图所示。

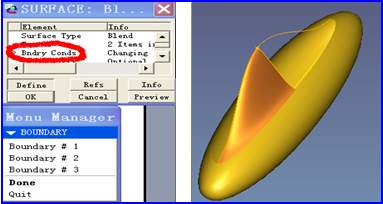

图6 曲面边界条件定义图

边界1、2定义垂直基准平面,边界3定义与提供原曲面相切(此处定义曲率连续不能再生,原因是边界曲线1与提供原曲面结合出的端点未达到曲率连续),设定后生成的曲面才是我们想要的结构,效果如图6右图。

直接复制—镜像得到另一半,如图7左图:



上一页 [1] [2] [3] 下一页
