Pro/E 各种曲线方程集合(三)
日期:2007-1-2 13:48:38 人气:994     [ ]
上一页 [1] [2] 下一页

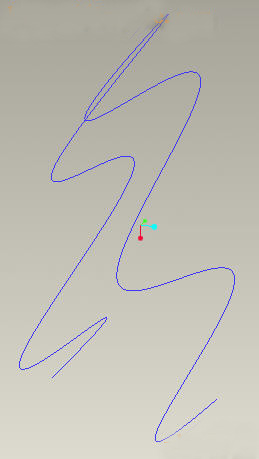

42.蛇形曲线
x = 2 * cos ( (t+1) *(2*180))
y = 2 * sin ( t *(5*360))
z = t*(t+1)



图42

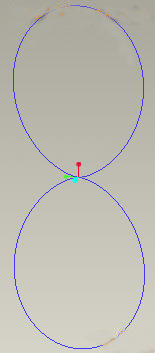

43.8字形曲线
柱坐标
theta = t*360
r=10+(8*sin(theta))^2



图43


44.椭圆曲线
笛卡尔坐标系
a = 10
b = 20
theta = t*360
x = a*cos(theta)
y = b*sin(theta)



图44

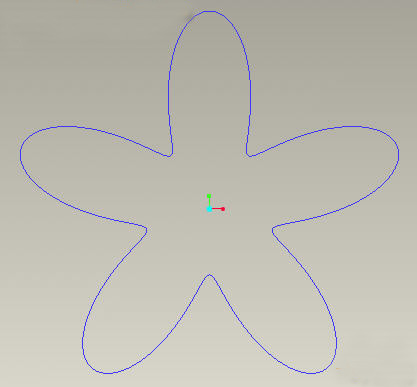

45.梅花曲线
柱坐标
theta = t*360
r=10+(3*sin(theta*2.5))^2



图45


46.另一个花曲线
theta = t*360
r=10-(3*sin(theta*3))^2
z=4*sin(theta*3)^2



图46


47.改一下就成为空间感更强的花曲线了;)
theta = t*360
r=10-(3*sin(theta*3))^2
z=(r*sin(theta*3))^2



图47

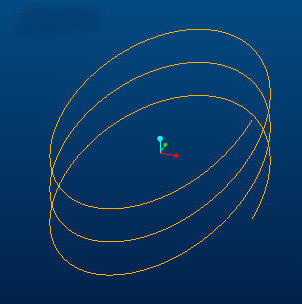

48.螺旋上升的椭圆线
a = 10
b = 20
theta = t*360*3
x = a*cos(theta)
y = b*sin(theta)
z=t*12



图48


49.甚至这种螺旋花曲线
theta = t*360*4
r=10+(3*sin(theta*2.5))^2
z = t*16



图49

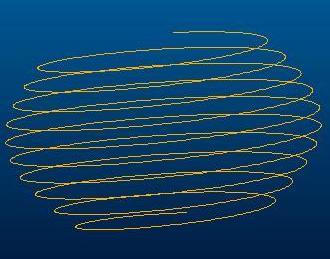

50 鼓形线

笛卡尔方程

r=5+3.3*sin(t*180)+t
theta=t*360*10
z=t*10



图50

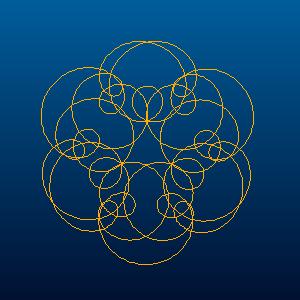

51 长命锁曲线

笛卡尔方程:
a=1*t*359.5
b=q2*t*360
c=q3*t*360
rr1=w1
rr2=w2
rr3=w3
x=rr1*cos(a)+rr2*cos(b)+rr3*cos(c)
y=rr1*sin(a)+rr2*sin(b)+rr3*sin(c)



图51


52 簪形线

球坐标

方程:
rho=200*t
theta=900*t
phi=t*90*10



图52

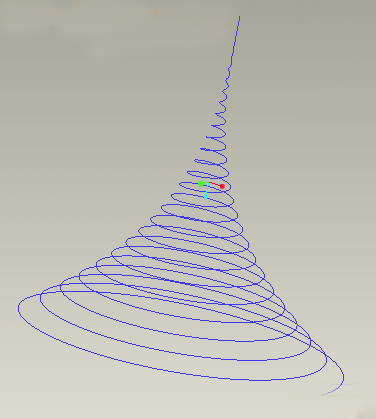

53.螺旋上升曲线
r=t^10
theta=t^3*360*6*3+t^3*360*3*3
z=t^3*(t+1)



图53

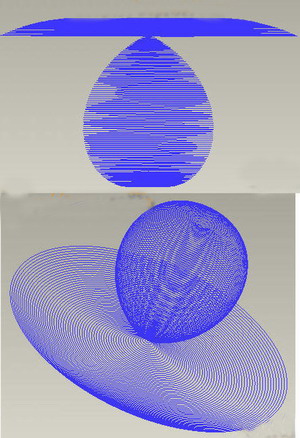

54.蘑菇曲线
rho=t^3+t*(t+1)
theta=t*360
phi=t^2*360*20*20



图54


55. 8字曲线
a=1
b=1
x=3*b*cos(t*360)+a*cos(3*t*360)
Y=b*sin(t*360)+a*sin(3*t*360)



图55


56.梅花曲线
theta=t*360
r=100+50*cos(5*theta)
z=2*cos(5*theta)



图56


57.桃形曲线
rho=t^3+t*(t+1)
theta=t*360
phi=t^2*360*10*10



图57


58.名稱:碟形弹簧
建立環境:pro/e
圓柱坐
r = 5
theta = t*3600
z =(sin(3.5*theta-90))+24



图58


59.环形二次曲线
笛卡儿方程:

x=50*cos(t*360)
y=50*sin(t*360)
z=10*cos(t*360*8)

上一页 [1] [2] 下一页
