CAD中消隐线和面交线的显示
日期:2007-11-13 21:26:43 人气:100     [ ]
上一页 [1] 下一页
  AutoCAD 2004新增了两个功能消隐线的显示及面交线的显示。

  1.消隐线的显示

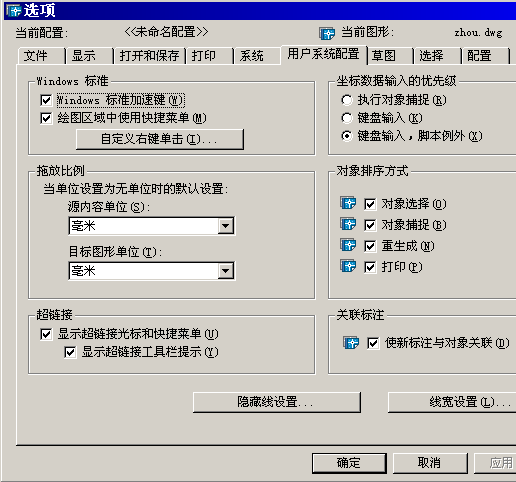

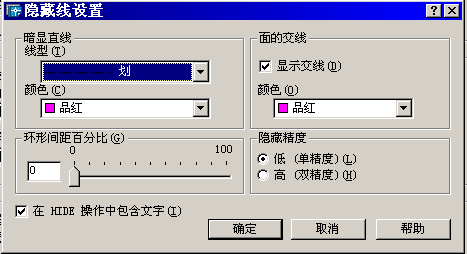

  想要显示三维图形的不可见轮廓线,我们可以按"选项"面板中的"隐藏线设置" 按钮图1),在弹出的隐藏线设置面板有"暗显直线"项图2),选择好它的显示方式和颜色,那些不可见的轮廓线就可以按我们选定的线型、颜色显示出来。



  图1



  图2

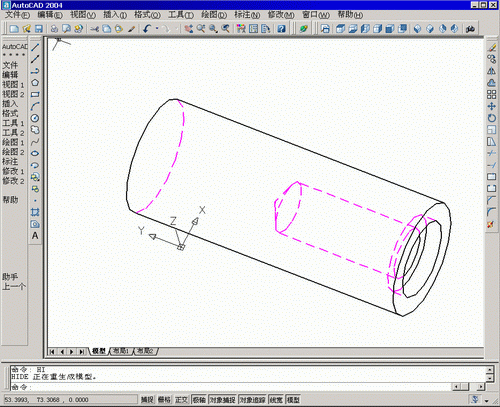

  图3为按图2"暗显直线"设置,执行消隐hide)命令后生成的图形。


图4 点击放大图片
2.显示面相交线

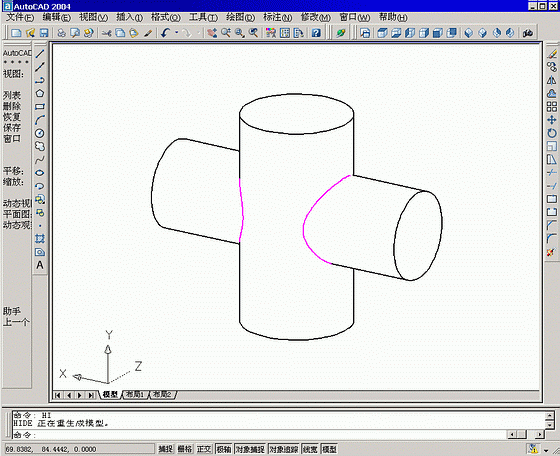

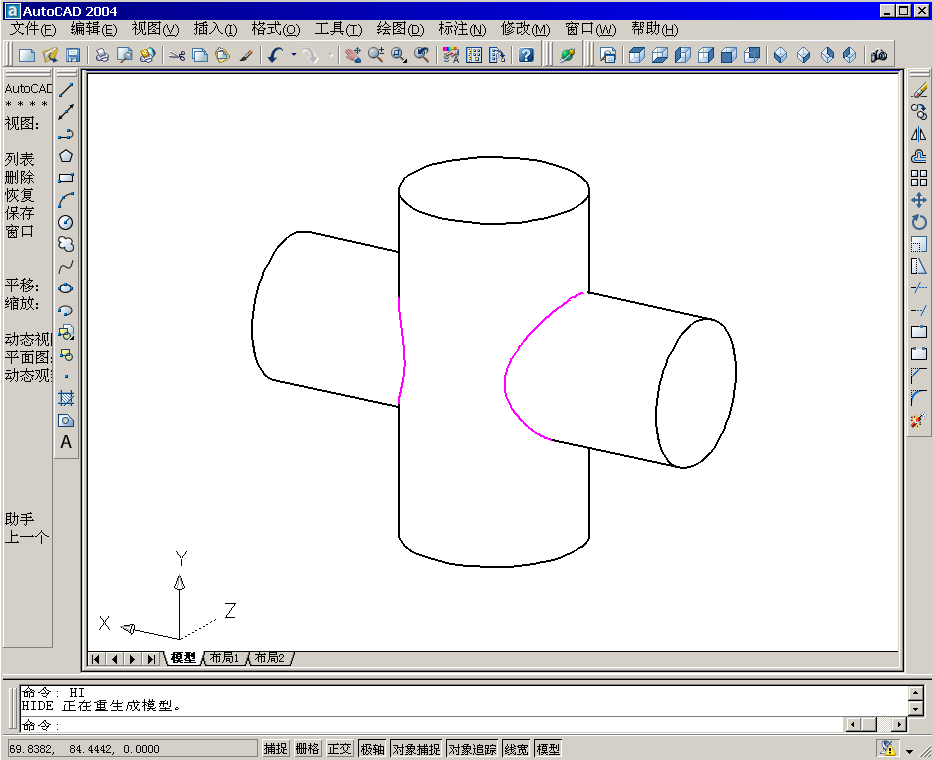

  执行图2"面的交线"所示选项,同时将"暗显直线"的"线型"关闭,生成的两相交圆柱体图形见图4,同时消隐了两圆柱体的不可见的轮廓线和相交线。


图4 点击放大图片

  上述两项AutoCAD 2004的新增功能增强了3维图形表达能力,不用采用繁琐的提取轮廓SOLPROF)布尔运算等操作。值得注意的是,经过AutoCAD2004处理的上述图形,在ACAD2002能显示出消隐线设置则无法显示面交线。
