AutoCAD设计实例:小锤头造型
日期:2007-11-13 21:26:22 人气:123     [ ]

 锤子是我们日常生活中一种常用的工具,锤子的构造虽然很简单,作用却很大。锤头的样子有很多,下面我们就用Autocad来制作一把有“锲体”的锤头。

  创作工具
AutoCAD 2004中文版
  创作要点在制作过程中,将用到
Circle圆)、Extrude拉伸)等命令。


1、锤头的中间部位

  选择“视图”中的“
三维视图”下的“西南等轴测”命令,切换视点。然后单击"长方体"按钮或者在命令行直接输入BOX。
  命令BOX
  指定长方体的角点或者[中心点
CE)]<0,0,0>
  指定角点或者[立方体C)/长度L)]75,50,50
  效果如图1所示




  2、锤头的钝面

  在命令行中输入UCS。
  命令ucs
  当前Ucs名称*世界*
  输入选项[新建N)/移动M)/正交G)/上一个P)/恢复R)/保存S)/删除D)/应用A)?/世界W)]<世界>Y
  指定绕Y轴的旋转角度<90>:-90
  单击“正
多边形”按钮或者在命令行中直接输入Polygon。
  命令Polygon
  输入边的数目<4>8
  指定正多边形的中心点或[边E)]:25,25,-75。
  输入选项[内接于圆I)/外切于圆C)]<I>C
  指定圆的半径25
  单击“拉伸”按钮或者在命令行中直接输入Extrude。
  命令Extrude
  当前线框密度Isolines=4
  选择对象选择八边形
  选择对象
  指定拉伸高度或者[路径P)]-50
  指定拉伸的倾斜角度<0>

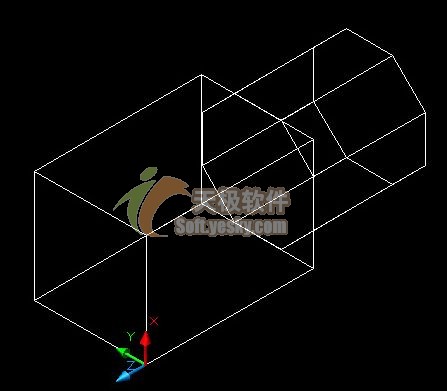

  效果如图2所示



 3、锤头的利面

  单击“锲体”按钮或者在命令行中直接输入Wedge。
  命令Wedge
  指定锲体的第一个角度或[中心点CE)]<0,0,0>:0,50,0
  指定角点或[立方体C)/长度L)]50,0,80
  在命令行中输入UCS。
  命令ucs
  当前Ucs名称*没有名称*
  输入选项[新建N)/移动M)/正交G)/上一个P)/恢复R)/保存S)/删除D)/应用A)?/世界W)]<世界>

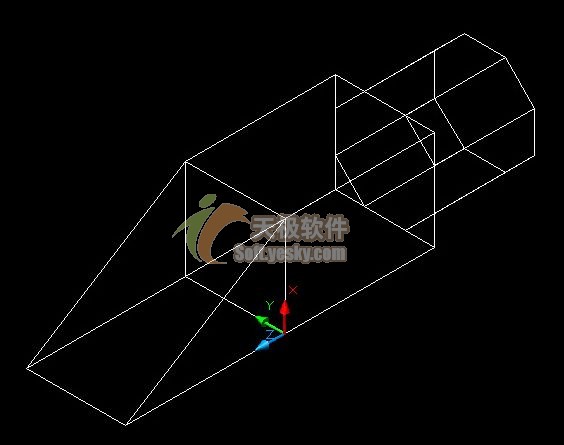

  效果如图3所示

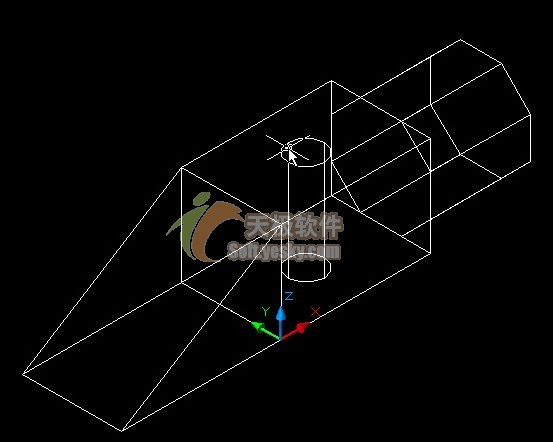

  4、安装锤柄的孔

  单击“圆柱体”按钮或者在命令行中直接输入Cylinder。
  命令Cylinder
  当前线框密度Isolines=4
  指定圆柱体底面的中心点或者[椭圆E)]<0,0,0>37.5,25,-10
  指定圆柱体底面的半径或者[直径]D)]9
  指定圆柱体高度或者[另一个圆心C)]100
  单击“差集”按钮或者在命令行中直接输入Subtract。

  命令Subtract
  选择要从中减去的实体或面域...
  选择对象选择长方体
  选择对象
  选择要从中减去的实体或面域...
  选择对象选择圆柱体
  选择对象
  单击“并集”按钮或者在命令行中直接输入Union
  选择对象All
  效果如图4所示

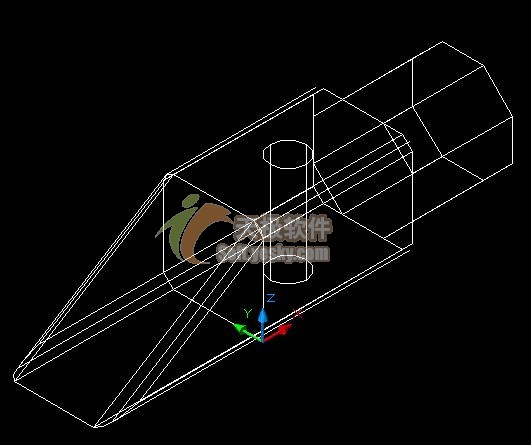

5、加入“圆角”效果

  单击“圆角”按钮或者在命令行中直接输入Fillet。
  命令Fillet
  当前模式模式=修剪,半径=10.0000
  选择第一个对象或[多段线P)/半径R)/修剪T)]:R
  指定圆角半径<10.0000>:5
  选择第一个对象或[多段线P)/半径R)/修剪T)]:选择一条边
  输入圆角半径<10.0000>:5
  选择边或[链C)/半径R)]:依次选择锤头需要圆角的边
  选择边或[链C)/半径R)]:
  效果如图5所示

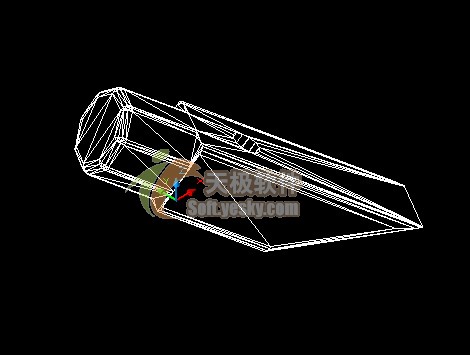

  6、消隐和渲染,对锤头进行三维旋转,选择“消隐”命令或者在命令行中输入Hide,进行消隐处理,效果如图6所示。

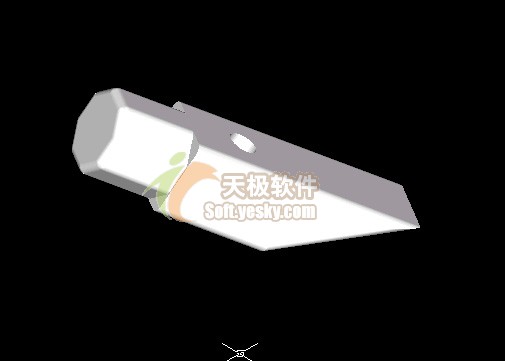

  选择视图中的渲染命令,这样整个锤头的制作过程就完成了。效果如图7所示


我有问题,我要进入论坛
出处:本站原创 作者:佚名
