大幅面CAD图打印输出技巧
日期:2007-11-13 21:26:19 人气:222     [ ]
上一页 [1] [2] 下一页
 设计图纸完成后需要进行打印输出,在CAD的打印输出中普通用户只会用到A4或者A3幅面的打印纸。有时我们设计的图纸幅面很大(比如一些工艺图和机械图),打印到一张A4或者A3的纸上不太清楚时,就需要进行分块打印,然后再进行手工拼接。这样既费时也费事且交给客户也会影响企业形象。为了解决这个问题,公司购买了一台HP430 A1卷筒打印机,经过使用总结出一些经验和方法,在此与大家分享!

  1.首先安装打印机驱动程序(见打印机说明书)。

  2.调整打印设置完成大幅面打印输出。

  打开CAD2004点击菜单“文件→打开”选择一个CAD文件,在打开的文件中(图1)可以看出此图宽度较宽。如果是自动缩放到A1纸上的话会是一个小长条,那么这时就需要对一些相关的设置进行调整才能满足我们需要的打印效果。

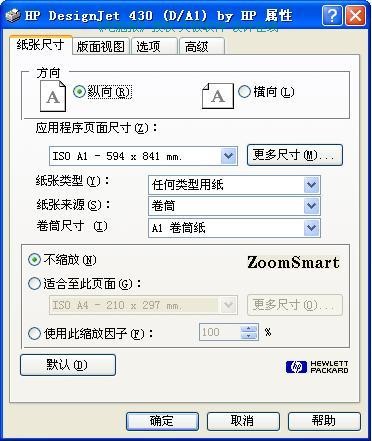

  现在点击菜单“文件→打印”,这时会出现窗口。在“打印机配置”栏中选择打印机HP DesignJet 430(根据实际设备定),点击打印机的“特性”按钮出现窗口,然后在窗口中选择“自定义特性”并在“访问自定义对话框”中点击 “自定义特性”出现打印机属性窗口(图2)。现在就可以对打印机的属性进行一些必要的修改了。

  在图1中图纸的方向是横向的,这时我们在“纸张尺寸”的“方向”栏中选择“横向”,由于我的图横向幅面较大,打印纸的尺寸也就是非标的,这就需要我们自定义纸张的尺寸。点击“更多尺寸”按钮出现窗口(图3)。

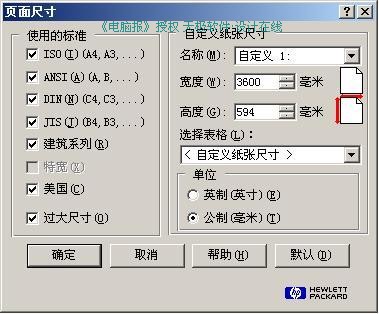

  在“自定义纸张尺寸”的“名称”栏选择“自定义1”(也可以选择其它自定义尺寸,最多可以自定义5种纸张尺寸),我的打印机是用的A1卷筒纸,所以图1的高度就是A1纸的横向高度,即594毫米,由于宽度比较宽所以我选择3600毫米(根据你图纸的实际情况选择),然后点击“确定”按钮返回窗口。现在“应用程序页面尺寸”中已经有了我们自定义的纸张尺寸(图4),选择“自定义1:594×3600毫米”然后点击“确定”按钮。
