13.4.1绑定依赖外部参照的命名对象
如果不想绑定整个外部参照图形，而仅仅想绑定外部参照中的命名对象，则可使用“xbind”命令来实现，该命令的调用方式为：
工具栏：“Reference（参照）”→
菜单：【Modify（修改）】→【Object（对象）】→【ExternalReference（外部参照）】→【Bind…（绑定）】
命令提到示行：xbind（或别名xb）

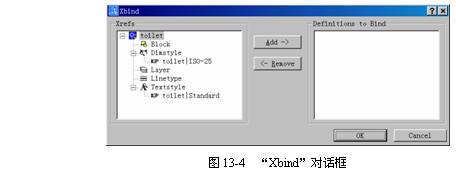

调用该命令后，系统弹出“Xbind（外部参照绑定）”对话框，如图13-4所示。
在该对话框中的“Xrefs（外部参照）”列表中，显示了当前图形中附着的所有外部参照文件，以及每个文件中所有的命名对象。用户可从列表中选择需要绑定的对象，并单击Add->按钮将其添加到“DefinitionstoBind（绑定定义）”列表中。用户也可以使用<-Remove按钮来完成相反的操作。
完成以上操作后，单击“确定”按钮，将所选项绑定到当前图形中。
说明“sbind”命令具有命令行形式“-xbind”。
13.4.2外部参照的显示
对于已附着到图形中的外部参照或插入的块，用户可定义其剪裁边界。外部参照或块在剪裁边界内的部分可见，而边界之外的部分则不可见。设置裁剪边界命令的调用方式为：
工具栏：“Reference参照”→
菜单：【Modify（修改）】→【Clip（裁剪）】→【Xref（外部参照）】
快捷菜单：选定外部参照后单击右键，选择“XrefClip…（外部参照剪裁）”
命令行：xclip（或别名xc）
调用该命令后，系统将提示用户选择对象，并给出如下选项：
Selectobjects:
Enterclippingoption
[ON/OFF/Clipdepth/Delete/generatePolyline/Newboundary]<New>:
各选项含义如下：
(1)“ON（开）”：使用裁剪边界控制图形显示；
(2)“OFF（关）”：不使用裁剪边界控制图形显示；
(3)“Clipdepth（剪裁深度）”：设置前向剪裁平面及后向剪裁平面。
(4)“Delete（删除）”：删除选定的剪裁边界。
(5)“generatePolyline（生成多段线）”：创建一条与剪裁边界重合的多段线。
(6)“Newboundary（新建边界）”：定义裁剪边界，系统进一步提示如下：
Specifyclippingboundary:
[Selectpolyline/Polygonal/Rectangular]<Rectangular>:
其中：
?“Selectpolyline（选择多段线）”选项用于指定一条多段线来定义边界。
?“Polygonal（多边形）”选项通过指定多边形的顶点来定义多边形边界。
?“Rectangular（矩形）”选项通过指定矩形的对角点来定义矩形边界。
注意剪裁只适用于外部参照的引用，而不是外部参照定义本身。参照几何图形本身并没有改变，只是编辑了其显示。经过剪裁的外部参照或块可以象未剪裁过一样进行编辑、移动或复制。边界将与参照一起移动。
13.4.3裁剪边框的显示
用户可以通过系统变量XCLIPFRAME来控制剪裁边界边框的显示状态，方式如下：
