| 属性的提取 |
|
| 日期：2007-9-26 12:50:00 人气：49 [大 中 小] |
|
|
|
通常属性中可能保存有许多重要的数据信息，为了使用户能够更好地利用这些信息，AutoCAD提供了属性提取命令，用于以指定格式来提取图形中包含在属性里的数据信息。
12.4.1属性提取命令
该命令的调用方式为：
命令行：attext

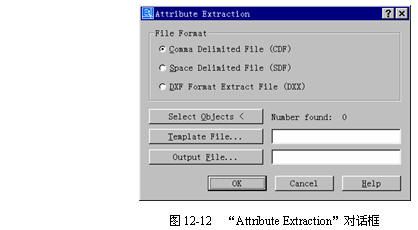

执行该命令后，出现“AttributeExtraction（属性提取）”对话框，如图12-12所示。
在该对话框中，用户可指定输出的数据文件格式，包括如下三种：
(1)“CommaDelimitedFormat（CDF）（逗号分隔格式）”：使用CDF格式的文件可包含图形中每个块参照的记录，记录中的字段用逗号分隔，字符字段括在单引号中。
(2)“SpaceDelimitedFormat（SDF）（空格分隔格式）”：使用SDF格式的文件也包含图形中每个块参照的记录。但每个记录的字段有固定的宽度，不使用字段分隔符或字符串分隔符。
(3)“DXFFormatExtractFile（DXX）（图形交换格式）”：使用DXF格式的文件可生成一个只包含块参照、属性和序列终点对象的AutoCAD图形交换文件格式（DXF）的子集。这种类型的文件以“.dxx”为扩展名，以便和DXF文件区分开来。
其他按钮的作用为：
(1)SelectObjets<按钮：构造用于提取属性数据的选择集。
(2)TemplateFile...按钮：指定某个样板文件。如使用DXF格式则不需要样板。
(3)OutputFile...按钮：指定输入文件的名称和保存路径。CDF格式和SDF格式文件均以“.txt”为扩展名，DXF格式文件以“.dxx”为扩展名，但这三种文件都是ASCII文件。
12.4.2增强的属性提取命令
AutoCAD2002中还提供了功能更为强大的属性提取命令，其调用方式为：
工具栏：“ModifyII（修改II）”→
菜单：【Tools（工具）】→【AttributeExtraction…（属性提取）】
命令行：eattext

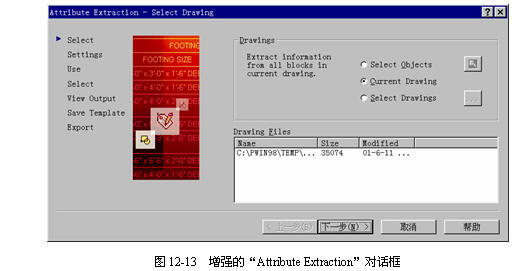

调用该命令后，系统将弹出增强的“AttributeExtraction（属性提取）”对话框，并以向导的形式进行引导，如图12-13所示。
下面依次对各个步骤进行介绍：
(1)“Select（选择）”：缺省为“CurrentDrawing（当前文件）”，即提取当前图形文件中所有块中的属性信息。用户可选择“SelectObjects（选择对象）”来构造选择集，也可选择“SelectDrawing（选择图形文件）”项打开其他图形文件。
(2)“Settings（设置）”：确定是否包含外部参照（xrefs）或嵌套块（nestedblocks）。
(3)“Use（使用）”：确定是否使用样板文件。 |
|
|
