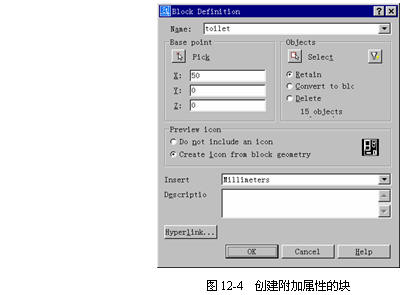

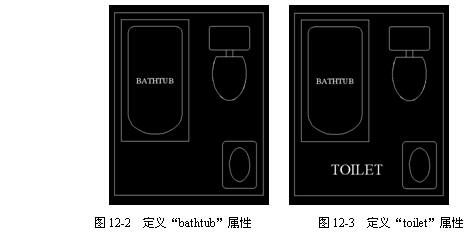

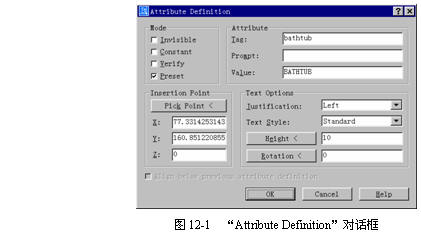

属性（Attribute）是附加在块对象上的各种文本数据，它是一种特殊的文本对象，可包含用户所需要的各种信息。当插入图块时，系统将显示或提示输入属性数据。 属性具有两种基本作用： (1)在插入附着有属性信息的块对象时，根据属性定义的不同，系统自动显示预先设置的文本字符串，或者提示用户输入字符串，从而为块对象附加各种注释信息。 (2)可以从图形中提取属性信息，并保存在单独的文本文件中，供用户进一步使用。 属性在被附加到块对象之前，必须先在图形中进行定义。对于附加了属性的块对象，在引用时可显示或设置属性值。 12.2.1实例1在块对象中使用属性 Step1创建图形文件 (1)启动AutoCAD2002系统，打开第4章中创建的实例文件“exam4-2.dwg”，并将其另存为“exam12-1.dwg”。 Step2定义属性 (1)在定义属性之前，首先利用“TextStyle（文字样式）”对话框，将当前的“Standard（标准）”文字样式的字体设为“TimesNewRoman”。 (2)然后定义两种不同的属性。选择菜单【Draw（创建）】→【Block（块）】→【DefineAttributes…（定义属性）】，弹出“AttributeDefinition（属性定义）”对话框，如图12-1所示，并进行如下设置： ①在“Mode（模式）”栏中选择“Preset（预置）”选项。 ②在“Attribute（属性）”栏的“Tag（标记）”编辑框输入“bathtub”。在“Value（值）”编辑框输入“BATHTUB”。 ③在“TextOptions（文字选项）”中设置“Height（高度）”为10。 ④单击“InsertionPoint（插入点）”栏中的PickPoint<按钮返回绘图区，在图形中的浴盆中部位置选择一点。 (3)保持其他选项不变，单击OK按钮结束属性定义操作，结果如图12-2所示。 (4)再次弹出“AttributeDefinition（属性定义）”对话框，并进行如下设置： ①确认“Mode（模式）”栏中不选择任何项。 ②在“Attribute（属性）”栏的“Tag（标记）”编辑框输入“toilet”。在“Prompt（提示）”编辑框中输入“Thetoiletnumber”。其他各项为空。 ③在“TextOptions（文字选项）”中设置“Height（高度）”为15。 ④单击“InsertionPoint（插入点）”栏中的PickPoint<按钮返回绘图区，在图形下部空白处选择一点。 (5)完成以上设置后，单击Ok按钮结束命令。结果如图12-3所示。 Step3创建附加属性的块 调用“block”命令，以（50,0）为基点，并选择包含属性在内的全部图形来创建名为“toilet”的块，如图12-4所示。其中在“Objects（对象）”栏中选择“Retain（保留）”项。 Step4引用附加属性的块 (1)调用“insert”命令，在“Insert（插入）”对话框中选择名为“toilet”的块，在对话框中取消所有“SpecifyOn-screen（在屏幕上指定）”项，并指定“Insertionpoint（插入点）”为（300,0,0），其他项保持缺省值不变。单击OK按钮后将弹出“EditAttributes（编辑属性）”对话框，如图12-5所示。在该对话框中的“Thetoiletnumber”编辑框中输入“105”，然后单击OK按钮完成插入块的操作。 (2)再次调用“insert”命令来插入“toilet”块，在“Insert（插入）”对话框中选择“Insertionpoint（插入点）”栏中的“SpecifyOn-screen（在屏幕上指定）”项，其他项保持缺省值不变。单击OK按钮后系统将在命令行给出提示信息：

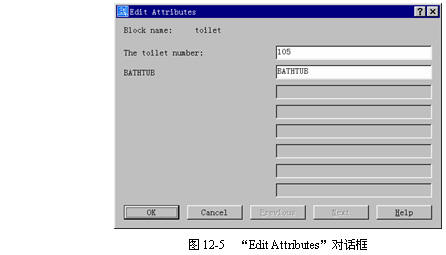

Step5绘制结果与保存

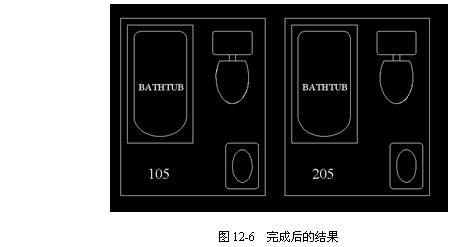

(1)完成上述步骤后，绘制结果如图12-6所示。

(2)保存图形文件。
实例说明
1.“attdef”命令用于创建一个属性定义，该命令的调用方式为：
菜单：绘图→块→定义属性
命令行：ATTDEF（或别名att）
调用该命令后，AutoCAD将弹出的“AttributeDefinition（属性定义）”对话框，参见图12-1。该对话框中各项含义为：
(1)“Modes（模式）”：该栏中各项用于设置属性值的使用方式。
①“Invisible（不可见）”：如果某属性仅用来存储信息并无需显示，则可选中此项。当插入块时，该属性值不出现在屏幕上。
②“Constant（固定）”：如果选中此项，则必须指定属性的具体值。在插入块时会自动使用该属性值，而不进行提示，并且插入后也不能对它进行修改。
③“Verify（验证）”：如果选中此项，则在插入块并指定相应的属性值后，系统会再次提示用户对属性值进行确认。
④“Preset（预置）”：如果选中此项，则在插入块时将属性值设为缺省值，并且系统不提示用户为属性赋值。
(2)“Attribute（属性）”：该栏中各项用于设置属性数据。
①“Tag（标记）”：即属性的名字，可由除了空格或惊叹号“!”以外的任何字符或符号组成，并且AutoCAD会自动将小写字母转变成大写字母。
②“Prompt（提示）”：用于指定插入带有属性的图块时的提示信息。如果该项设为空，则AutoCAD将使用属性标记作为提示。对于“Constant（固定）”模式，该项将不可用。
③“Value（值）”：用于指定属性的缺省值。
(3)“Insertionpoint（插入点）”：用于指定属性的输入位置。
(4)“TextOptions（文字选项）”：用于设置属性文字的对齐方式（Justification）、文字样式（TextStyle）、高度（height）和旋转角度（Rotation）等。
(5)“Alignbelowpreviousattributedefinition（在上一个属性定义下对齐）”：选择该复选框，可以将属性标记直接置于上一个属性的下面。如果在这之前没有创建属性定义，则该选项不可用。
2.对于块引用中的属性，用户可以通过“attdisp”命令来控制其可见性。该命令的调用方式为：
菜单：【View（视图）】→【Display（显示）】→【AttributeDisplay（视图显示）】
命令行：attdisp
调用该命令后，系统将提示如下：
ATTDISPEnterattributevisibilitysetting[Normal/ON/OFF]<OFF>:
其中，各个选项的解释如下：
①“Normal（普通）”：显示所有可见的属性。
②“ON（开）”：显示所有属性，包括被设置为不可见的属性。
③“OFF（关）”：所有的属性都不显示。
说明“attdef”命令具有相应的命令行形式“-attdef”。
专家指点ATTMODE系统变量用于控制A属性的可见性，如果该变量取值为0，则不显示所有属性；取值为2，则显示所有属性；取值为1（缺省），保持每个属性当前的可见性：即显示可见属性而不显示不可见属性。
12.2.2重新定义块和属性
对于一个已有的块，用户可使用属性重定义命令，来重新定义一个块以及与其相关联的属性。该命令的调用方式为：
命令行：attredef
调用该命令后，系统首先提示用户指定需要重新定义的块对象的名称：
Enternameoftheblockyouwishtoredefine:
然后选择构成新块的对象（包括属性）以及新块的插入点：
SelectobjectsfornewBlock...
Selectobjects:
SpecifyinsertionbasepointofnewBlock:
在新定义的块中的旧属性仍将保留它们原来的属性值。旧的块参照中被删除的属性将不会包含在新的块定义中
