比划圈更高效的审批图纸的方法--“对付”(DWF)一下
日期:2007-9-24 20:22:24 人气:40     [ ]
上一页 [1] 下一页
  今天,当你走进一家企业的设计室,已经很难见到某人趴在图板上耕耘了。但是,对图纸的审批过程似乎还在延续着几十年来固有的模式——打印出来,在图纸上面勾勾画画,然后工程师一边捧着批改的图纸,一边看着电脑改图。如果审批的人在遥远的地方,这个过程还要加上邮递的过程。有了email会好一点吗?也许会,但人们还是要把图纸打印出来。因为,让一个掌握着审批权力的人学习CAD软件也许太花时间了。当然,今天的电脑显示设备还不能达到A0/A1图纸的显示范围也是一个重要的原因,毕竟审图的人要从宏观的角度,统观全局,才能找到症结所在。有人说,直接给CAD数据不就行了?有时候可以,许多情况下不可以,因为知识产权问题,因为数据的安全性问题,因为数据的唯一性问题,还有,你试着发一个附加了20M CAD文件的email试试。总之,我们不能轻易把CAD传播到设计室之外,尤其是企业之外。
  人人都知道电子数据一旦打印成纸张,它的数字的意义就彻底消失了。所以,如何保持设计数据在传递、分享过程中的数字化?如何让CAD数据走出设计室的大门时还是数字的形式?正在成为人们讨论的热门话题。
  DWF,如果念的快一点就是“对付”。今天正在为越来越多的人们所使用。如果你有兴趣,也可以尝试一下。
  DWF概念
  事实上,DWF表面上是一种文件格式,生成DWF最简单的方法就是在AutoCAD中把一个DWG文件“打印”为DWF文件。只要你的绘图仪是“DWF6 ePlot”生成的DWF文件大小往往是DWG的1/5甚至1/10的。当然,如果你愿意,也可以把3D的CAD类似Inventor/ Solidworks/ Pro-E的)文件另存为3D的DWF。甚至你可以将PPT,DOC“打印”成DWF。

  实际上,DWF好比一个集装箱,在这个集装箱的大门上,贴着用通用的XML语言描述的列表,告诉你集装箱里放了什么东西。而集装箱内部则是高度压缩的各种数据。如果你试着把.dwf 重命名为.zip,你甚至可以用Winzip打开看看里面到底有什么!
  DWF(web 图形格式)文件格式为共享设计数据提供了一种简单、安全的方法。可以将它视为设计数据包的容器,它包含了一整套图形的各种设计信息,并且可供打印。DWF 使你可以完全控制设计信息的发布精度和内容。此外,你可以只发布需要让团队成员看到的数据,使项目组成员只能查看与自己相关的文件部分的内容。并且,由于你使用的是 DWF 文件,而不是原始CAD图形,因此对 DWF 文件所作的评审注释和标记不会影响原始CAD文件。当然,在AutoCAD中,设计者可以将DWF上的审批内容精确导入到DWG文件中,进行设计修改。

  DWF 非常灵活。它保留了大量压缩数据和所有其他种类的设计数据。DWF 本身是一种开放的格式,可由多种不同的设计应用程序发布。
  DWF 具有以下特性
  ■ ; 安全——以 DWF 格式发布设计数据可以在将设计数据分发到大型评审组时保证原始设计文档不变。
  ■ ; 智能——DWF 包含具有内嵌设计智能例如测量和位置)的多页图形。
  ■ ; 小巧——受专利保护的多层压缩使文件很“小巧”,提高了设计数据的交流速度。
  ■ ; 快速——通过 Autodesk 软件应用程序创建 DWF 的过程非常快速简便。
  DWF 与 Autodesk 查看工具一起构成了生命周期管理的基础,形成了设计者与整个项目组之间的技术桥梁。
  DWF 三兄弟DWF Writer/Viewer/Composer

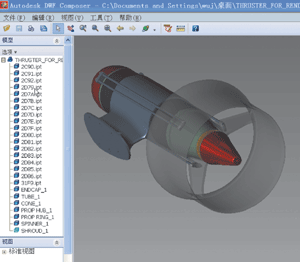

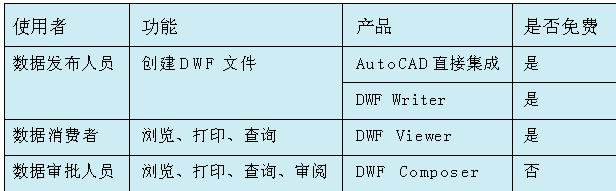

  DWF Writer/Viewer/Composer分别是DWF的生成、浏览打印、审批工具。具体功能如下

  可以看到,除了DWF Composer,所有产品都是免费的。你可以到Autodesk官方网站http://www.autodesk.com) 了解详细信息。当然,把DWF Writer和Viewer下载下来,自己试试吧!DWF Composer 也可以免费试用30天哦!
