热膨胀连接的小模块式刀具

日期：2007-8-23 21:12:55 人气：40 [大中小]

[1]

我们讨论了在模具加工中，经常会遇到一些尺寸不大，但又需要刀具比较长的型腔加工。我们推荐了带螺纹连接的小模块式刀具。但由于小尺寸的可转位刀具受结构限制，常常只有一个刀齿，加工效率不是太高。而如果将整体硬质合金刀具的尾部制成螺纹形式，由于硬质合金的材料特点，很容易造成由于螺纹牙底的应力集中而产生断裂。为此，瓦尔特公司又推出了另一种小模块式刀具，该模块的接口采用了热膨胀的方式。这一模块的接口直径尺寸分为5, 6, 8, 10, 12mm五种，每种直径有两种悬伸长度，如8mm接口的，悬伸长度由64mm和96mm。

点击此处查看全部新闻图片

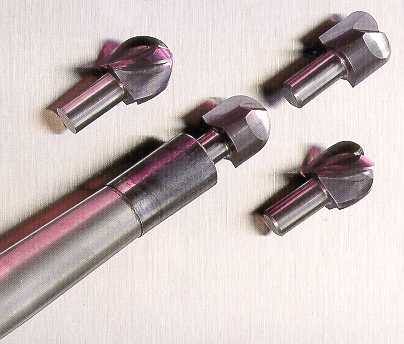

为配合该技术的推广，瓦尔特公司也推出了几种刀头，球头铣刀、曲面铣刀，槽形为直槽和斜槽，齿数又有2齿和4齿。这种结构的刀头材料，目前已有硬质合金、镀层硬质合金和立方氮化硼(CBN)几种。

据瓦尔特公司称，该结构的径向精度要比带螺纹连接的结构更好，但装卸时需要加热，一般无法在加工现场进行。该公司可以提供用感应方法加热来进行装卸的专用设备，但一般认为并不一定需要如此规范。
