生成渐开线3（如图3所示）。

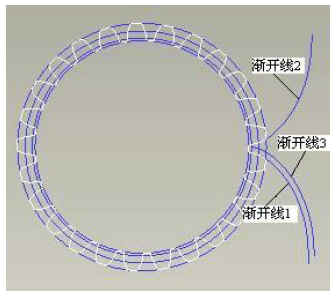

图3 齿轮基本曲线和齿廓曲线图

    （5）第一个齿槽特征创建

    执行“Edit/Feature Operations/Copy”命令，将渐开线3绕坐标系Z轴旋转360/(4*ZS)角度生成渐开线1。

    执行“Edit/Feature Operations/Copy”命令将渐开线1以通过坐标原点和渐开线3与分度圆的交点的基准线为中心镜像生成渐开线2。

    执行“Insert /Extrude/cut”命今，以渐开线1、2及齿根圆曲线为边界切出第一个齿槽（由于基圆内没有渐开线，所以基圆内的部分可以由一段圆弧代替）。

    （6）完成齿轮创建

    执行“Edit/Feature Operations/Copy”命令将第一个齿槽绕Z轴旋转360/ZS角度生成第二个齿槽。

    执行“Edit/Pattern”命令复制出其他齿槽，完成齿轮的创建(如图4所示)。

图4 初始齿轮模型

    2.齿轮参数化设计程序的修改

    齿轮创建完成后，系统会产生一串program，执行“Tools/Program/Edit Design”命令，系统就会自动打开其program文件，内容大致如下：

    VERSION
    REVNUM 2323
    LISTING FOR PART GEAR

    INPUT
    END INPUT

    RELATIONS
    D=MS*ZS
    DB=MS*ZS*COS(ALFA)
    DA=MS*(ZS+2*HA)
    DF=MS*ZS-2*MS*(HA+C)
    B=K*D
    END RELATIONS

    ADD FEATURE (initial number 1)
INTERNAL FEATURE ID 1

    DATUM PLANE

    NO.     ELEMENT NAME   INFO
    ---      -------------------      ---------
     1      Feature Name        Defined
     2      Constraints          Defined
     2.1    Constraint #1         Defined
     2.1.1   Constr Type          X Axis
     3      Flip Datum Dir       Defined
     4      Fit                 Defined
 4.1     Fit Type            Default
    … …

    （1）此时在“INPUT”和“END INPUT”之间输入基本参数语句和提示语句：

ZS NUMBER
 "Please enter the num_teeth of the gear:"
 MS NUMBER
 "Please enter the module number of the gear:"
 ALFA NUMBER
 "Please enter the pressure_ang:"
 K NUMBER
 "Please enter the width_coefficient of the gear:"

    （2）在“RELATIONS”和“END RELATIONS”之间输入关系语句：
