(2) Pro/ Program技术的应用

    Pro/ Program是一个记录模型建立过程的文件,它记录着模型产生的步骤和条件,包括所有的特征的建立过程、参数、尺寸和关系式等模型信息,系统将建立的每个特征的信息写到程序中,用户可以通过编辑非常简单的程序语言改变零件的特征。通过“program”可以控制零件中特征的出现与否,尺寸的大小和装配件中零件的出现与否,零件的个数等,从而很方便地设计一系列不同的产品。由于常用件的结构形状和尺寸比较相似,故采用Program 技术进行模具设计系统中常用件库的开发。

    Pro/ Program程序由5 个部分顺序构成:程序标题、输入提示信息、输入关系式、添加特征(或零件) 、和质量特性,用户可根据需要在输入提示信息部分( INPUT和END INPUT) 之间加入可修改的参数名即可。

    (3) 基于Pro/ Toolkit 开发的参数化设计技术应用

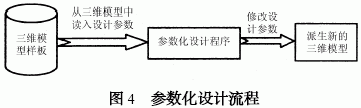

    基于Pro/ Toolkit 三维参数化设计的开发方法有2 种: ①应用特征描述法利用Pro/ Toolkit 提供的底层函数完成特征建模,并建立人机对话框,实现三维参数化设计,此方法程序设计繁琐,对于形状复杂的产品来说,用程序来生成三维模型非常困难; ②采用三维模型与程序控制相结合的方式,基本过程为在Pro/ E 环境下利用交互方式生成三维模型,然后在已创建的零件三维模型的基础上,根据零件的设计要求建立一组可以完全控制三维模型形状和大小的设计参数。参数化程序针对该零件的设计参数进行编程,实现设计参数的检索、修改和根据新的参数值生成新的三维模型的功能,其流程如图4 所示。此种方法可以生成形状复杂的产品模型,编程相对来说较简单,被广大开发者采用。

    用程序控制模型进行三维参数化设计的开发,主要包括3 项:参数对象的获取和显示;参数对象的更新修改;模型的再生。图5、图6 为利用所述方法开发的一个例子。图5 为零件模型样板,可以改变其中一参数大小进行零件重生, 还可以从列表中选择参数系列值进行零件重生,图6 即为将厚度改为50 min 后重生零件情况。

    4 　结语

    参数化设计是CAD 技术在实际应用中提出的课题,利用参数化设计手段不但可以开发专用产品设计系统,还可以进行产品的参数化设计,从而使设计人员从大量繁重而琐碎的设计工作中解脱出来,轻松实现零件设计、模具设计、装配设计、加工设计等同时进行,加快模具设计过程,缩短设计、制造周期,增强新产品开发能力,增强市场竞争力。
