接是制造业中最重要的工艺技术之一,近20年来,焊接技术的发展比任何时期都快,从焊接过程控制到焊接工艺和装备不断有新的发展,为焊接生产向优质"高效"低成本的方向发展提供了前所未有的良好条件。焊接过程的自动化是机械制造企业焊接生产技术改造的主要方向，因为采用了机械化、自动化的焊接装备会使焊接工序的生产效率提高2-4倍，改善及稳定了焊接质量，降低了成本，解决了传统手工焊接不能满足现代生产技术对产品制造的质量要求等亟待解决的问题。本文以绞刀堆焊为例，介绍了弧焊机器人系统的组成及在螺旋绞刀堆焊方面的应用。
2 弧焊机器人系统概况

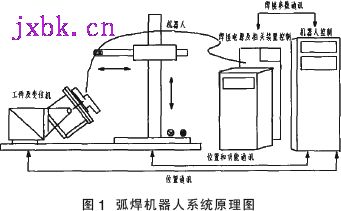

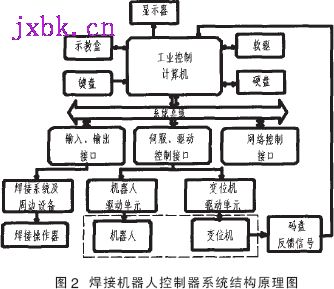

完整的弧焊机器人系统一般由如下几部分组成。机器人操作机、变位机、控制器、焊接系统（专用焊接电源、焊枪、焊接传感器）、中央控制计算机和相应的安全设备。如图1、图2 所示是一台圆坐标机器人系统原理图和焊接机器人控制系统结构图。单一功能的弧焊机器人控制器、焊接系统将大为简化。
目前，我国弧焊机器人主要用于汽车制造业，其它行业应用较少，尽管如此，仍标志着我国以机器人为核心的焊接自动化技术已进入生产实用阶段。
3 螺旋绞刀弧焊机器人的组成及应用

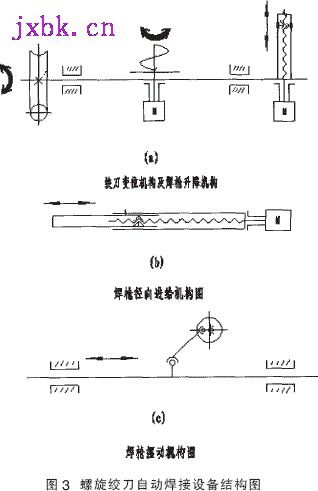

螺旋绞刀弧焊机器人由螺旋绞刀变位机构、焊枪升降机构、焊枪摆动机构、焊枪径向进给机构、送丝机构、自动控制系统、焊接电源七部分构成。施焊时，螺旋绞刀在变位机上倾斜一定角度（即螺旋叶片升角）使施焊部位处于水平，螺旋绞刀转动。焊枪在升降机构带动下沿螺旋绞刀轴向方向移动、移动速度由伺服电机及测距系统根据绞刀表面凸凹!（一般
0-3mm）自动调整，同时焊枪在摆动机构带动下，沿绞刀径向摆动，圆周方向施焊一周后，焊枪径向进给机构驱动焊枪沿螺旋绞刀径向自动向前移动、移动距离为8-12mm焊枪移动过程中施焊正常进行，直至绞刀表面焊接完成。施焊螺旋绞刀外缘与绞刀表面类似，只是变位机构使螺旋绞刀呈水平状态，焊接部位始终处于螺旋绞刀外缘最高点。焊枪水平移动。全过程由操作人员进行监控，并根据需要对参数进行适时调整以保证施焊过程的顺利进行。
4 弧焊机器人堆焊绞刀的特点
用弧焊机器人进行绞刀表面堆焊#堆焊层厚度均匀，过渡层稀释率低，绞刀表面叶片光洁、平整，不用进行表面打磨，电弧飞溅少，施焊作业环境好，劳动强度低，堆焊材料利用率高，平均利用率92%-96%，不用进行表面重融，减少了合金元素的烧损，用焊接机器人焊接的绞刀进行挤出作业，电机电流下降30-60A，减少了能耗，每公斤焊丝堆焊综合成。本较手工堆焊降低2-4元。
5 结束语
利用弧焊机器人进行绞刀表面堆焊，虽然目前在国内还处于是尝试阶段，但随着堆焊材料制造工艺的日趋完备，焊接材料价格及耐磨优势将逐渐显现，加之各砖瓦机械制造企业及砖瓦生产企业对堆焊质量、降耗的日益重视，机器人堆焊会在上述企业有较好的应用前景。 |
|
|
