1 引言

    Pro/ENGINEER、AutoCAD、MasterCAM、Unigraphics(简称UG)是目前国内外机械制造业中应用较广泛的 CAD/CAM软件。工程技术人员在具有相应许可的情况下，熟练掌握这四种软件图样的相互转换方法，对于提高设计、编程效率是大有益处的。

    Pro/ENGINEER是一套具有优秀的三维造型功能、强大的参数化设计和统一数据库管理等特点的CAD/CAM软件，而AutoCAD有完善的二维工程图样设计功能。因而，结合Pro/ENGINEER的特点进行产品的三维参数化设计，利用AutoCAD强大的二维绘图功能，进行图样的处理和方案保存，是一种可行而有效的方法。又如，MasterCAM在中小型模具制造企业中应用较普遍，但其CAD部分功能相对较弱，进行复杂曲面、实体造型时较困难。因而，可以结合

    Pro/ENGINEER的特点进行产品的参数化实体设计，再导入MasterCAM中进行NC程序的编制。

2 图样转换可行性

    IGES(Initial Graphics Exchange Specification)、DXF(Drawing eXchange File)图形交换文件格式是Pro/ENGINEER、MasterCAM、UG和AutoCAD都支持的文件格式，它们是具有专门格式的顺序文件，可以用各种编辑软件进行编辑，也可以用高级语言来读写。IGES、DXF文件在四种设计软件中均具有操作简易性和双向性的特点，这使得 Pro/ENGINEER与MasterCAM、AutoCAD、UG之间图样的相互转换成为可能。

3 图样转换的实现

3.1 Pro/ENGINEER与MasterCAM 3D图样转换

3.1.1 Pro/ENGINEER图样导入MasterCAM实现过程

(1) 在Pro/ENGINEER中打开要输出的文档。

(2) 单击“File→Export→Model→IGES”，输入文件名，然后单击“√”，弹出“Export IGES”对话框(如图1所示)。

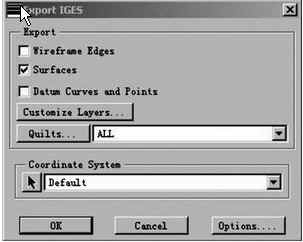

图1 输出IGES格式文件对话框

(3) 在Export IGES对话框中进行相应参数设置，默认项“Surfaces”是将Pro/ENGINEER的3D模型输出为曲面数据；“Wireframe Edges”项仅输出3D模型的边界线；“Datum Curves and Points”项仅输出3D模型上的点和曲线资料。利用“Quilts”按钮选择3D模型上的曲面，可以仅输出含有该曲面的IGES数据。在完成相应参数设置后，单击“Ok”，文件转换完毕。

(4) 开启MasterCAM，单击“File→Converters→IGES→Read File”，打开上一步转换生成的IGES文件，系统弹出“IGES Read Parameters”对话框(如图2所示)，在对话框中采用默认值或进行相应参数设置后，单击“Ok”，即完成文档导入。

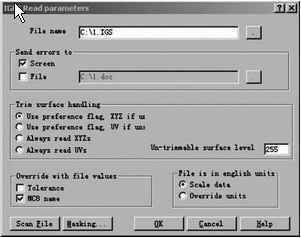

图2 输入IGES格式文件对话框

3.1.2 MasterCAM图样导入Pro/ENGINEER实现过程

(1)在MasterCAM中打开要输出的文档。

(2)单击“File→Converters→IGES→Write file”，输入文件名，指定文件存放目录，完成IGES格式文件的转换。

(3) 开启Pro/ENGINEER，单击“File→Import→Creat New Model”，选择上一步转换生成的IGES文件，单击“Ok”，系统弹出“Import New Model”对话框(图3)。

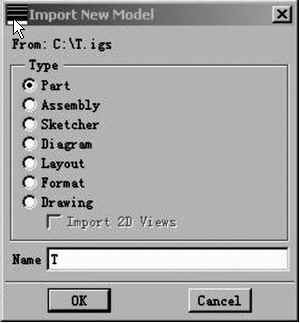

图3 输入新模型对话框

(4)在对话框中采用默认值或进行相应参数设置后，单击“Ok→Close”，即完成了文档导入。

3.2 Pro/ENGINEER与 AutoCAD工程图样转换

3.2.1 Pro/ENGINEER图样导入AutoCAD实现过程

(1) 在Pro/ENGINEER中打开要输出的工程图文档。

(2)单击“File→Export→Model→DXF”或“DWG”， 输入文件名，然后单击“√”，既完成了文件转换。

(3)开启AutoCAD2000(简体中文版)，单击“文件→打开”，选择上一步转换生成的DXF或DWG文件，单击“打开”，即完成了工程图文档导入。

3.2.2 AutoCAD图样导入Pro/ENGINEER实现过程

(1)在AutoCAD中，将要输出的工程图文档存为DXF格式文档。

(2)在Pro/ENGINEER中新建一个工程图文档，然后，在工程图中单击“File→Import→Append To Model”，选择上一步生成的DXF格式文档，单击“Ok→Yes”，完成工程图文档的导入。

3.3 Pro/ENGINEER与 UG 3D图样转换

3.3.1 Pro/ENGINEER图样导入UG实现过程

(1)在Pro/ENGINEER中完成IGES格式文件的转换(转换方法前面已详细介绍)。

(2) 开启UG软件，单击“File→Import”，完成图样的转换。

    值得注意的是，当在NT平台上将IGES文件转换到UG软件中时，有时会发生错误，错误的原因有很多，而IGES文件格式不对是最经常发生的错误原因，可用NOTEPAD 打开IGES 文件来进行判定。产生这种错误最根本的原因是该IGES文件是UNIX文件格式，与MS-DOS文本文件格式有差异。所以必须首先将UNIX格式的 IGES文件转换成MS-DOS文本文件格式，然后再导入UG软件。转换方法有以下三种： 其一是在UNIX环境下，利用UNIX相应的命令，将UNIX格式的IGES文件转换成MS-DOS文本文件格式；其二是在WINDOWS2000环境下，利用Write命令打开 IGES文件，将其另存为MS-DOS文本文件格式；最后一种方法是在WINDOWS NT4.0环境下，利用ULTRAEDIT打开IGES文件，将其另存为MS-DOS文本文件格式。
